| 1主題內容與適用范圍
本標準規定了機械圖樣中擺線輪和針輪的畫法以及擺線針輪行星傳動機構簡圖的圖示符號。
本標準適用于擺線針輪行星傳動。
2引用標準
GB4457～4460 機械制圖
3擺線輪、針輪及其嚙合畫法
3.1擺線輪的畫法
3.1.1齒頂圓和齒頂線用粗實線繪制造。
3.1.2齒根圓和齒根線用細實線繪制，也可省略不畫；在剖視圖中，齒根線用粗實線繪制。

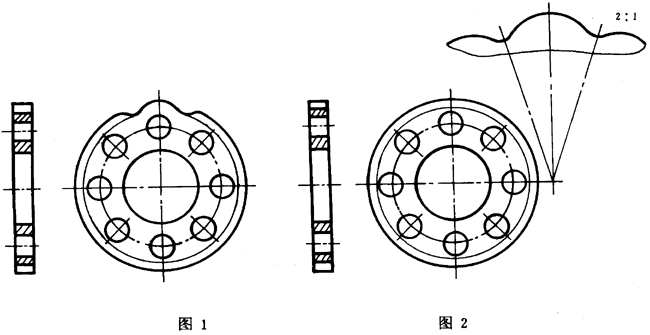

3.1.3表示擺線輪一般用兩個視圖（圖1）。
3.1.4為表明齒形，可用粗實線繪出一個或兩個齒；或用適當比例的局部放大圖表示（圖1、圖2）。
3.1.5在剖視圖中，當剖切平面通過擺線輪軸線時，輪齒一般按不剖處理（圖1、圖2）；對奇數齒的擺線輪，其輪齒也可按剖切處理。
3.2針輪的畫法
針輪按GB4457.1～4458.5的規定繪制。
3.3擺線輪與針輪的嚙合畫法。

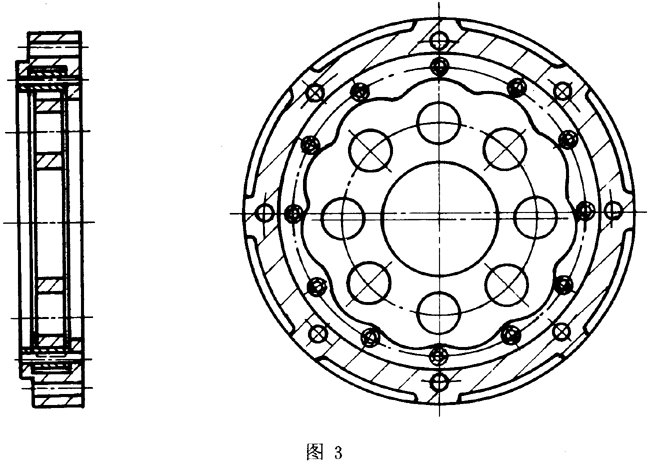

3.3.1在剖視圖中，當剖切平面通過擺線輪和針輪的軸線時，在嚙合區內，擺線輪輪齒部分按不剖處理。針輪的針齒銷一律按不剖處理。擺線輪輪齒被針齒遮擋的部分用虛線繪制（圖3），也可省略不畫。
3.3.2在剖視圖中，當剖切平面垂直于擺線輪與針輪軸線時，擺線輪按不剖繪制。
4擺線輪、針輪及其行星傳動機構簡圖的圖示符號（見表1）。
表1
|
名稱 |
基本符號 |
可用符號 |
|
擺線輪 |
|
|
|
針輪 |
|
|
|
傳動機構 |
|
|
附錄A
擺線輪圖樣格式示例
（參考件）

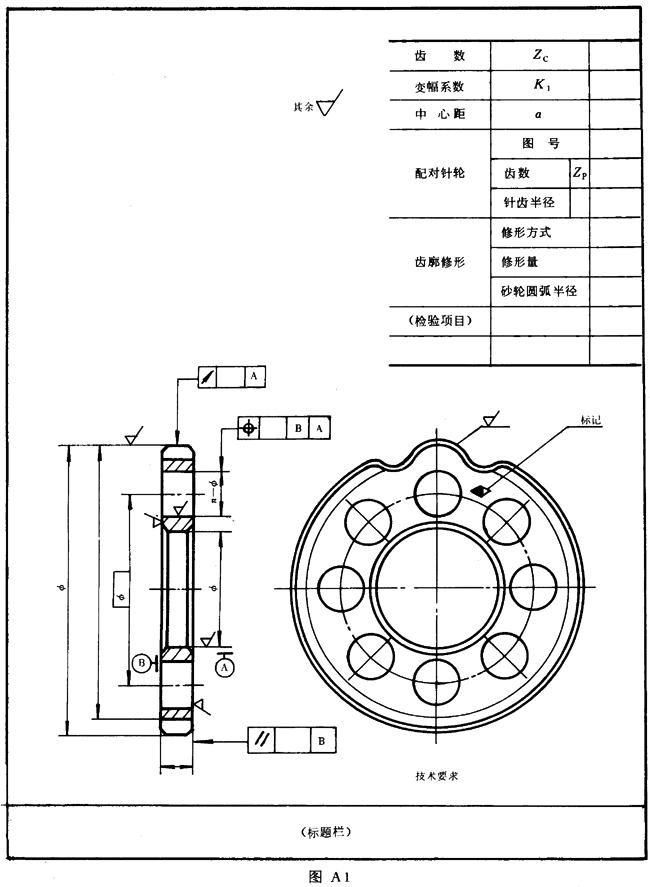

A1本附錄僅舉出外齒擺線輪的圖樣格式（圖A1）。
圖中參數表一般放在圖樣的右上角；參數表中列出的參數項目可根據需要增減，檢驗項目按功能要求面定；圖樣中的技術要求一般放在該圖樣的右下角。
附加說明：
本標準由全國齒輪標準化技術委員會提出。
本標準由天津市石化通用機械研究所歸口。
本標準由天津市石化通用機械研究所和河北工學院起草。 本標準主要起草人楊寅生、戴天偉、胡順利。 |
