| 3定義及代號
本標準采用的齒輪誤差項目、定義及代號見表1。
表1
|
序號 |
誤差項目及定義 |
代號 |
圖示 |
|
1 |

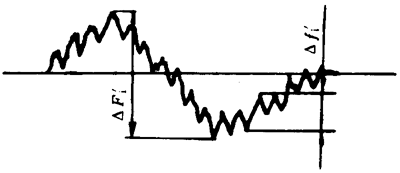

切向綜合誤差
被測齒輪與理想精確的測量
齒輪按規定的安裝位置單面嚙合
時，在被測齒輪一轉內，實際轉
角與理論轉角之差的總幅度值。
以中點分度圓弧長計
切向綜合公差 |
△Fi′
Fi′ |
|
|
2 |
一齒切向綜合誤差
被測齒輪與理想精確的測量
齒輪按規定的安裝位置單面嚙合
時，在被測齒輪一齒距角內，實
際轉角與理論轉角之差的最大幅
度值。以中點分度圓弧長計
一齒切向綜合公差 |
△fi′
fi′ |
|
3 |

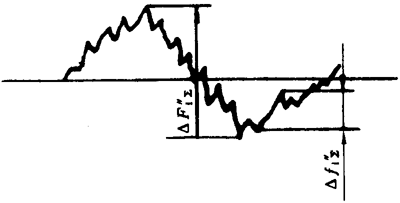

軸交角綜合誤差
被測齒輪與理想精確的測量
齒輪在分錐頂點重合的條件下雙
面嚙合時，在被測齒輪一轉內，
軸交角的最大變動量。以中點錐
距為半徑的弧長計
軸交角綜合公差 |
△FiΣ″
FiΣ″ |
|
|
4 |
一齒軸交角綜合誤差
被測齒輪與理想精確的測量
齒輪在分錐頂點重合的條件下雙
面嚙合時，在被測齒輪一齒距角
內，軸交角的最大變動量。以中
點錐距為半徑的弧長計
一齒軸交角綜合公差 |
△fiΣ″
fiΣ″ |
|
5 |

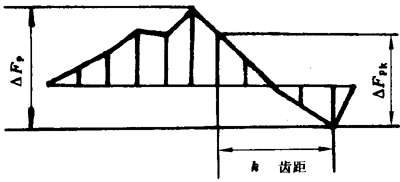

齒距累積誤差
在中點分度圓上1），任意兩個
同側齒面間的實際弧長與公稱弧
長之差的最大絕對值
齒距累積公差 |
△Fp
Fp |
|
|
6 |
k個齒距累積誤差
在中點分度圓上1），k個齒
距的實際弧長與公稱弧長之差的
最大絕對值
k為2到z/8的整數
k個齒距邊累積公差 |
△Fpk
Fpk |
|
7 |

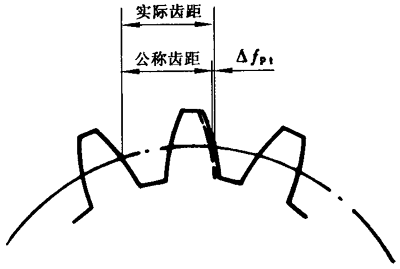

齒距偏差
在中點分度圓上1），實際齒
距與公稱齒距之差
齒距極限偏差
上偏差
下偏差 |
△fpt
+fpt
-fpt
|
|
|
8 |

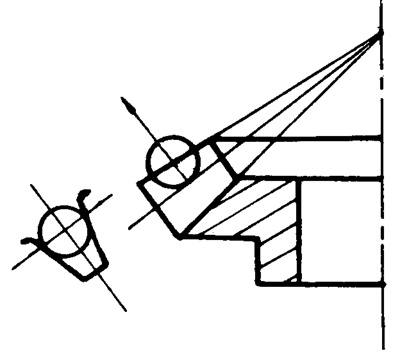

齒圈跳動
在齒傳輸線一轉范圍內，測頭在
齒槽內與齒面中部雙面接觸，測
頭沿分錐法向相對齒輪軸線的最
大變動量
齒圈跳動公差 |
△Fr
Fr
|
|
|
9 |

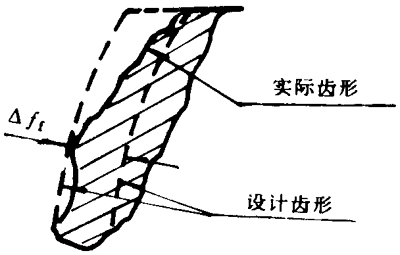

齒形誤差
在齒形工作部分內，包容實
際齒形且距離為最小的兩條設計
齒形間的法向距離。在齒寬中點
處測量
在齒面頂部不超過工作高度
8%的范圍內，偏向齒體的誤差
允許不大于齒形公差的3倍
齒形公差 |
△ff
ff |
|
|
10 |

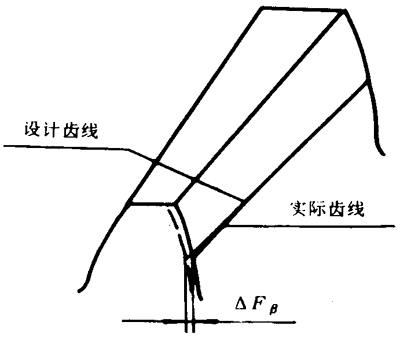

齒向誤差
在分度圓錐面上全齒寬范圍
內，實際齒線與設計齒線在前錐
上的距離
在齒寬兩端不超過5%的長
度內，允許凹入，其值不大于齒
向公差的3倍
齒向公差 |
△Fβ
Fβ |
|
|
11 |
齒厚偏差
在中點分度圓上，弦齒厚的
實際值與公稱值之差
齒厚極限偏差
上偏差
下偏差
齒厚公差 |
|
|
|
12 |

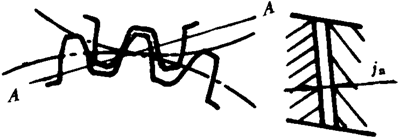

側隙
法向側隙
齒輪裝配后，當工作齒面接
觸時，?*ぷ鞒菝婕淶淖钚【嗬搿?/FONT>
在齒寬中點處測量
最大法向側隙
最小法向側隙
圓周側隙
齒輪裝配后，一個齒輪固定，
另一個齒輪從工作齒面接觸到非
工作齒面接觸所轉過的中點分度
圓弧長
最大圓周側隙
最小圓周側隙 |
ja
jnmax
jnmin
jt
jtmax
jtmin |
|
|
13 |
側隙變動量
齒輪裝配后，在傳動的整周
期2）內，圓周側隙的最大值與量
小值之差
側隙變動公差 |
△Fvj
Fvj |
|
|
14
|
軸交角偏差
齒輪裝配后，實際軸交角與
公稱軸交角之差。以中點錐距為
半徑的弧長計
軸交角極限偏差
上偏差
下偏差 |
△EΣ
+EΣ
-EΣ |
|
|
15 |

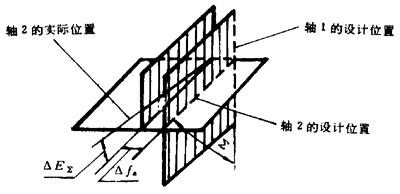

軸間距偏差
齒輪裝配后，實際軸間距與
公稱軸間距之差
軸間距極限偏差
上偏差
下偏差 |
△fa
+fa
-fa |
|
16 |

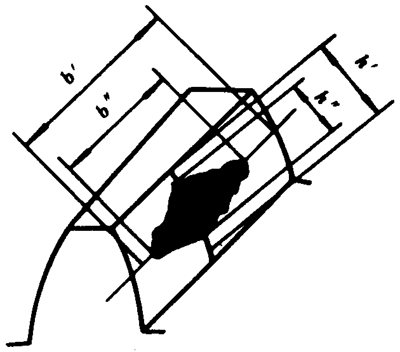

接觸斑點
齒輪裝配后，在輕微制動下，
經運轉后在輪齒工作齒面上分布
的接觸痕跡
接觸痕跡按百分?jǐn)?shù)計算
沿齒寬方向：接觸痕跡的長
度b″與工作齒寬b′之比的百分?jǐn)?shù)
即(b″/b′)×100%
沿齒高方向：接觸痕跡在齒
寬中點處高度h″與工作高度h′之
比的百分?jǐn)?shù)
即(h″/h′)×100% |
|
|
|
17 |
齒輪副軸交角綜合誤差
齒輪副在分錐頂點重合的條
件下雙面嚙合時，在傳動的整周
期內，軸交角的最大變動量。以
中點錐距為半徑的弧長計
齒輪副軸交角綜合公差 |
△FiΣc″
FiΣc″ |
|
|
18 |
齒輪副一齒軸交角綜合誤差
齒輪副在分錐頂點重合的條
件下雙面嚙合時，在轉動的一齒
距角內，軸交角的最大變動量。
以中點錐距為半徑的弧長計，在
整周期內取值
齒輪副一齒軸交角綜合公差 |
△fiΣc″
fiΣc″ |
|
|
19 |
傳動切向綜合誤差
齒輪裝配后，在傳動的整周
期內，從動齒輪的實際轉角與理
論轉角之差的總幅度值。以中點
分度圓弧長計
傳動切向綜合公差 |
△Fit′
Fit′ |
|
|
20 |
傳動一齒切向綜合誤差
齒輪裝配后，在轉動的一齒
距角內，從動齒輪的實際轉角與
理論轉角之差的最大值，以中點
分度圓弧長計，在整周期內取值
傳動一齒切向綜合公差 |
△fit′
fit′ |
|
注：1）允許在齒面中點附近測量。
2）傳動整周期按下式計算（下同）：
式中：n2——大輪轉數；
Z1——小輪齒數；
x——大、小輪齒數的最大公約數。 |
