| 該標準規定了機械圖樣中齒輪的畫法。
該標準參照采用國際標準ISO2203-1973《技術制圖——齒輪的規定畫法》。
1.齒輪、齒條、蝸桿、蝸輪及鏈輪的畫法
①輪齒的繪制

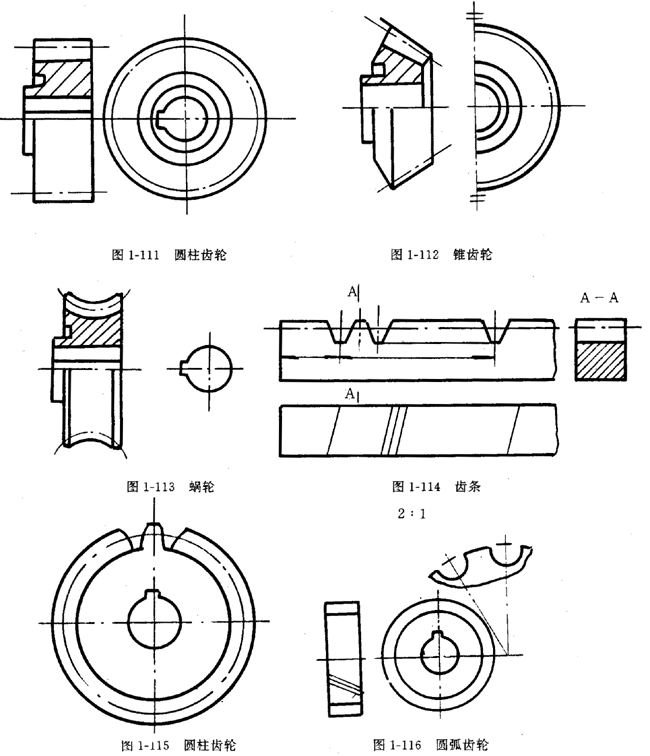

輪齒部分一般按圖1-111～1-117的規定繪繪制。
a.齒頂圓和齒頂線用粗實繪制。
b.分度圓和分度線用點劃線繪制。
c.齒根圓和齒根線用細實線繪制，可省略不畫；在剖視圖中，齒根線用粗實線繪制。
②齒輪、蝸輪一般用兩個視圖，或者用一個視圖和一個局部視圖（圖1-111～1-113）。
③在剖視圖中，當剖切平面通過齒輪的軸線時，輪齒一律按不剖處理（圖1-111、1-112、1-113、1-114、1-117）。

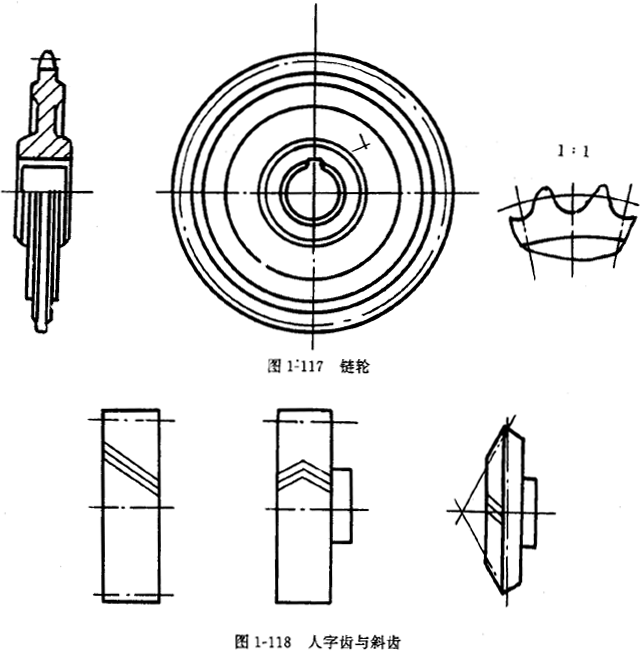

④如需表明齒形，可在圖形中用粗實線畫出一個或兩個齒；或用適當比例的局部放大圖表示（圖1-114、1-117）。
⑤當需要表示齒線的形狀時，可用三條與齒線方向一致的細實線表示（圖1-116、1-118）。直齒則不需表示。
⑥如需要注出齒條的長度時，可在畫出齒形的圖中注出，并在另一視圖中用粗實線畫出其范圍線（圖1-114）。
⑦圓弧齒輪的畫法見圖1-116。
2、齒輪、蝸輪、蝸桿嚙合畫法

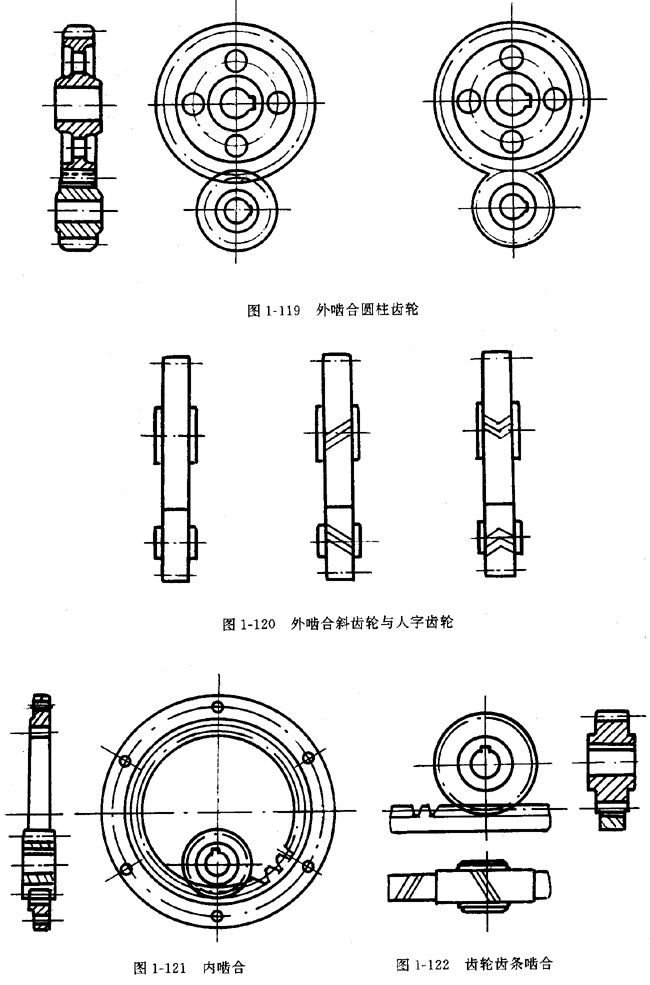

①在垂直于圓柱齒輪軸線的投影的視圖中，嚙合區內的齒頂圓均用粗實線繪制（圖1-119a、1-121、1-122），其省略畫法如圖1-119b所示。
②在平行于圓柱齒輪、圓錐齒輪軸線的投影面的視圖中，嚙合區的齒頂線不需畫出，節線用粗實線繪制；其他處的節線用點劃線繪制（圖1-120、1-124）。
③在圓柱齒輪嚙合、齒輪齒條嚙合和圓錐齒輪嚙合的剖視圖中，當剖切平面通過兩嚙合齒輪的軸線時，在嚙合區內，將一個齒輪的輪齒用粗實線繪制，另一個齒輪的輪齒被遮擋的部分用虛線繪制（圖1-119、1-1251、1-125、1-128）；也可省略不畫（圖1-122、1-123、1-127）。
④在剖視圖中，當剖切平面不通過嚙合齒輪的軸線時，齒輪一律按不剖繪制。
⑤圓柱齒輪嚙合的畫法見圖1-119。外嚙合斜齒輪與人字齒輪見圖1-120�！�

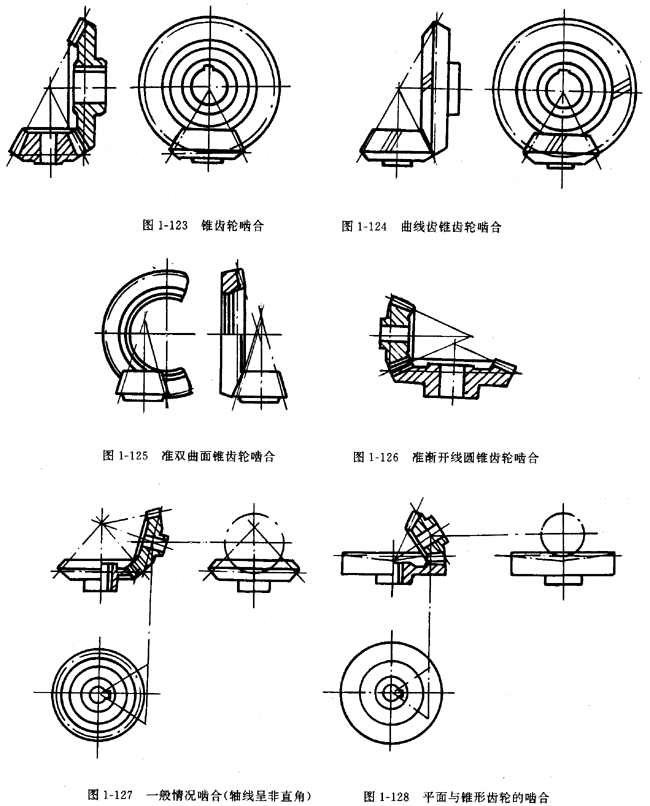

⑥圓柱齒輪嚙合的畫法見圖1-123、1-124、1-125、1-126
⑦兩軸線成非直角的畫法見圖1-127、1-128。

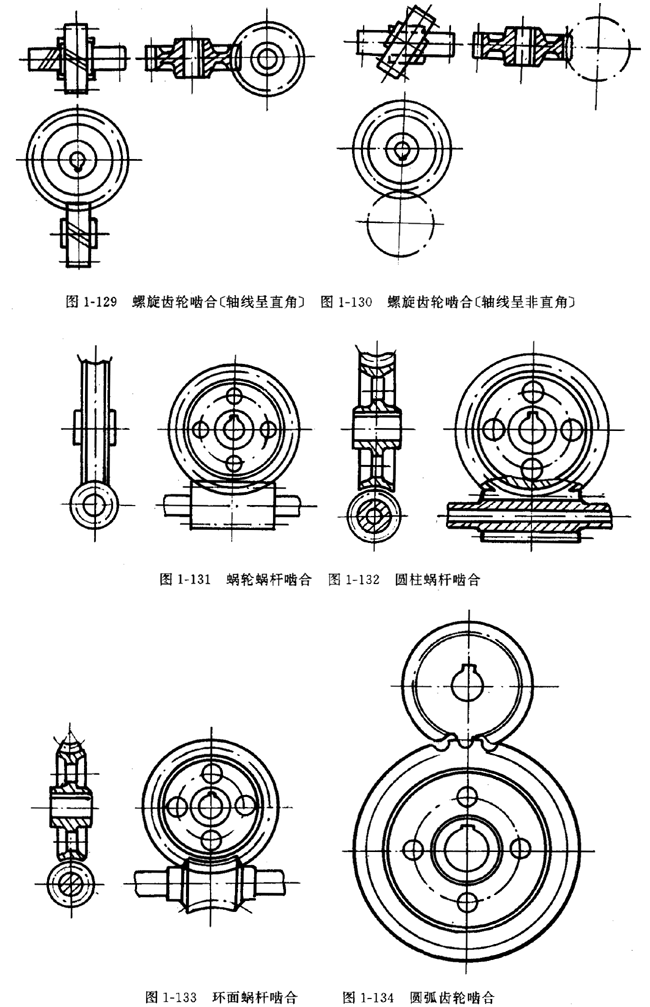

⑧螺旋齒輪嚙合的畫法見圖1-129、1-130。
⑨蝸輪蝸桿嚙合的畫法見圖1-131、1-133。
⑩圓弧齒輪嚙合的畫法見圖1-134。
11準雙曲面圓錐齒輪嚙合
12漸開線圓錐齒輪嚙合和
|
