| 附錄A
確定測試環境修正量K2（dB）的方法
（補充件）
確定環境修正量K2的三種方法：
容積輔助測定法使用方便，但當測試房間的容積與測量表面面積之比V/S＜100，且對這種方法測定的K2有懷疑時，或者K2＞3，應當用絕對比較法或混響時間法確定K2。
A1絕對比較法
A.1.1測定方法
將符合GB4129-84《標準噪聲源》的規定并按JJG277-81《標準聲源檢定規程》鑒定合格的標準噪聲源放在被測齒輪裝置相同位置的測量環境中。使用與被測齒輪裝置相同的測量表面、測量距離和測點配置，按第5、第6章測定該環境下標準噪聲源的聲功率級，則環境修正量：
K2=LW-LWr
式中：LW——在現場測定的標準噪聲源的聲功率級，dB；
LWr——標準噪聲源標定的聲功率級，dB。
A.1.2標準噪聲源在測試環境中的放置
標準噪聲源的放置可分替代法與并列法兩種。當被測齒輪裝置能從測試場地移開時，使用替代法，把標準聲源放置在與被測齒輪裝置相同位置的反射平面上。對于較小的齒輪裝置，或較大但其長與寬之比小于2的齒輪裝置，只需放一個位置；對長與寬之比大于2的大齒輪裝置，標準聲源應放在四個位置上，這四個位置分別為基準體的反射平面投影的四條矩形邊的中點，取在這四個點上所測值的算術平均值。當被測齒輪裝置不能從測試場地移開時，使用并列法，可把標準聲源放在被測齒輪裝置上表面或者四個側面的多個位置上進行測量，被測齒輪裝置表面應是完全的聲反射面。如齒輪裝置表面吸聲系數較大，用并列法不適用，可使用其他方法。
A.2混響時間法
本方法使用于比較有規則的房間。環境修正量K2按下式計算：
式中：S——測量表面面積，m2；
A——房間的吸聲量，m2。

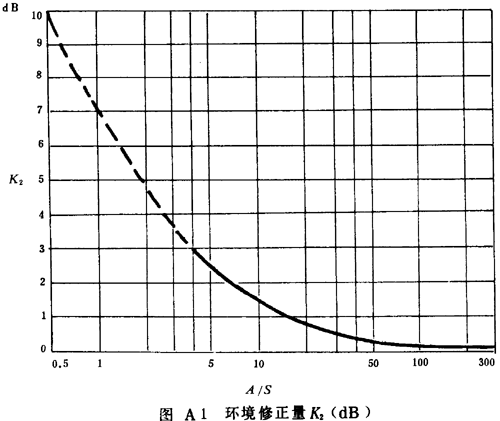

K2也可從圖A1查得
房間的吸聲量A用測量頻帶混響時間的方法確定，吸聲量可由下式計算：
A=0.16(V/T)m2
式中：V——房間容積，m3；
T——頻帶混響時間，S。
A.3容積輔助測定法
當測試房間的容積V和測量表面面積S已知時，由表A1查得K2。

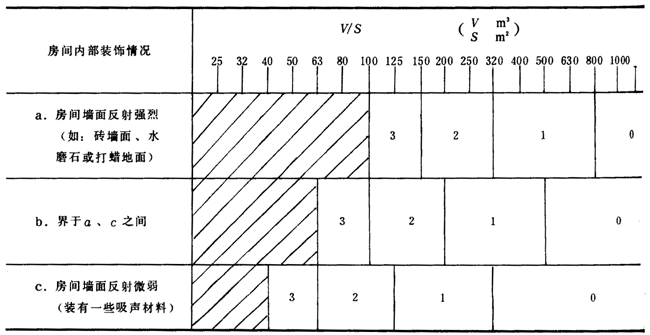

表A1K2的容積輔助測定法
附錄B
1/1倍頻帶或1/3倍頻帶聲功率級合成A聲功率級的方法
合成計算方法
式中：Lwj——第j個頻帶聲功率級。
Cj——第j個頻帶計數修正最。
B.1當以1/1倍頻帶計算時，以式中jmax=7，cj由表B1給出。
表B1
|
j |
1/1倍頻帶中心頻率（Hz） |
Cj（dB） |
|
1 |
125 |
-16.1 |
|
2 |
250 |
-8.6 |
|
3 |
500 |
-3.2 |
|
4 |
1000 |
0 |
|
5 |
2000 |
+1.2 |
|
6 |
4000 |
+1.0 |
|
7 |
8000 |
-1.1 |
B．2當使用1/3倍頻帶聲功率級計算時，上式j(luò)max=21，Cj由表B2給出。
表B2
|
j |
1/1倍頻帶中心頻率（Hz） |
Cj（dB） |
|
1 |
100 |
-19.1 |
|
2 |
125 |
-16.1 |
|
3 |
160 |
-13.4 |
|
4 |
200 |
-10.9 |
|
5 |
250 |
-8.6 |
|
6 |
315 |
-6.6 |
|
7 |
400 |
-4.8 |
|
8 |
500 |
-3.2 |
|
9 |
630 |
-1.9 |
|
10 |
800 |
-0.8 |
|
11 |
1000 |
0 |
|
12 |
1250 |
0.6 |
|
13 |
1600 |
1.0 |
|
14 |
2000 |
1.2 |
|
15 |
2500 |
1.3 |
|
16 |
3150 |
1.2 |
|
17 |
4000 |
1.0 |
|
18 |
5000 |
0.5 |
|
19 |
6300 |
-0.1 |
|
20 |
8000 |
-1.1 |
|
21 |
1000 |
-2.5 |
附錄C
指向性指數的計算
（補充件）
齒輪裝置的指向性指數可在一個反射面上方為自由聲揚（半消聲室）的環境中進行測量，并使用下式計算：
式中：DI——指向性指數；
Lpi——在所需DI的方向上距離聲源r處測得的聲壓級，dB；
 ——半徑為r的半球測量表面上的平均聲壓級，dB。附錄D
等效聲級的確定方法
（參考件）
等效聲級Leq是A聲級按能量的時間平均
式中：Leq——等效聲級，d B(A)；
T是時間周期，Ti是A聲級為Li的時間。Leq也可用積分聲級計測得。
附加說明：
本標準由中華人民共和國機械工業部提出，由機械工業部鄭州機械研究所歸口。
本標準由機械工業部鄭州機械研究所負責起草。
本標準主要起草人錢振選。 |
