3.2.2.1.6 螺旋彈簧聯軸器

利用若干圓柱螺旋彈簧通過圓柱銷，以實現兩半聯軸器凸緣聯接的聯軸器，見圖26。

圖26

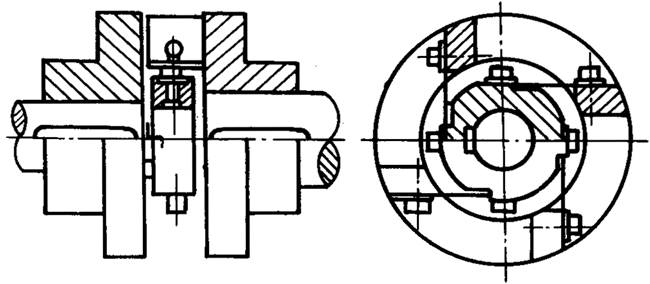

3.2.2.1.7 浮動盤簧片聯軸器

利用中間浮動盤通過簧片，以實現兩半聯軸器聯接的聯軸器，見圖27。

圖27

3.2.2.1.8 卷簧聯軸器

利用若干卷簧組通過中間環，以實現兩半聯軸器聯接的聯軸器，見圖28。

圖28

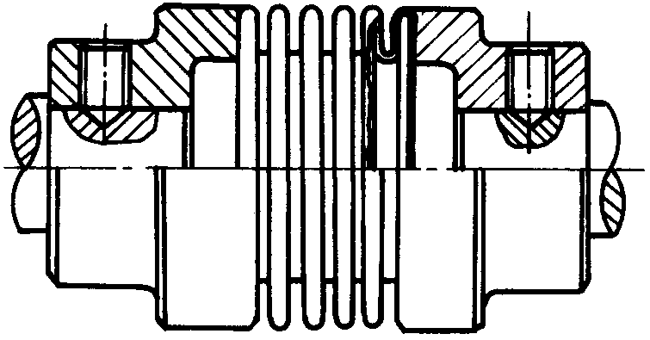

3.2.2.1.9 波紋管聯軸器

利用波紋管以焊接或其他聯接方式，以實現兩半聯軸器聯接的聯軸器，見圖29。

圖29

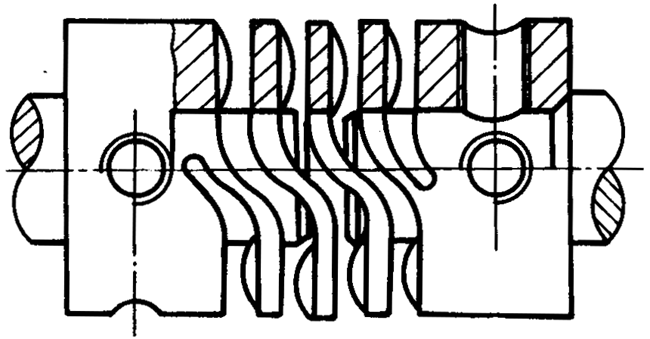

3.2.1.10 彈性管聯軸器

利用彈性管，以實現兩軸聯接的聯軸器，見圖30。

圖30

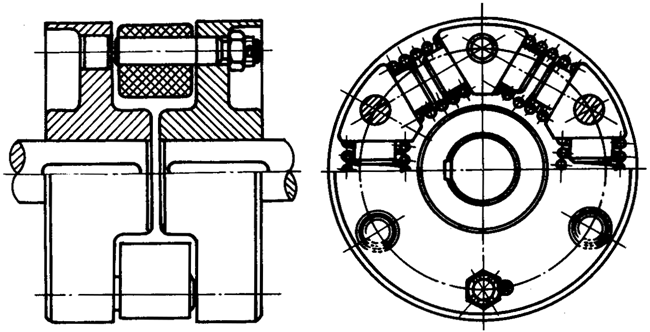

3.2.2.1.11 薄膜聯軸器

利用固定在中間盤兩組薄膜通過撥盤，以實現兩軸聯接的聯軸器，見圖31。

圖31

3.2.2.2 非金屬彈性元件彈性聯軸器

具有非金屬彈性元件的彈性聯軸器。

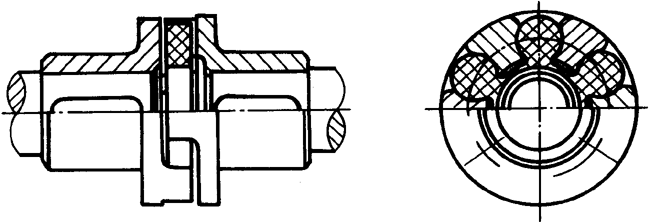

3.2.2.2.1 梅花形彈性聯軸器

利用梅花形彈性元件，置于兩半聯軸器凸爪之間，以實現兩半聯軸器聯接的聯軸器，見圖32。

圖32

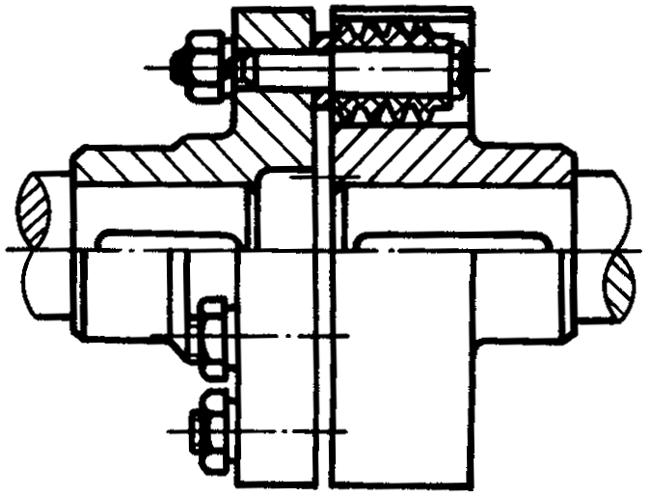

3.2.2.2.2 彈性套柱銷聯軸器

利用一端帶有彈性套的柱銷，裝在兩半聯軸器凸緣孔中，以實現兩半聯軸器聯接的聯軸器，見圖33。

圖33

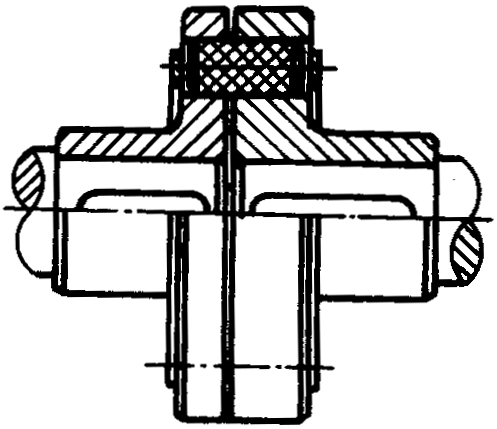

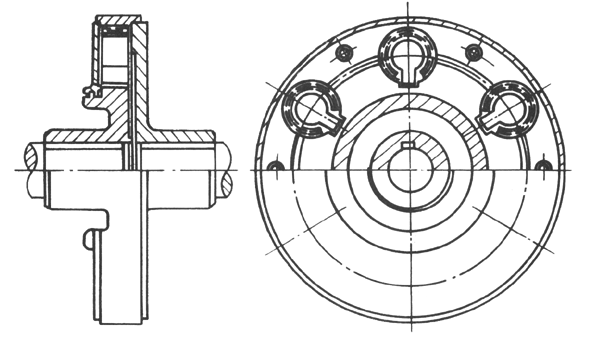

3.2.2.2.3 彈性柱銷聯軸器

利用若干非金屬材料制成的柱銷，置于兩半聯軸器凸緣孔中，以實現兩半聯軸器聯接的聯軸器。見圖34。

圖34

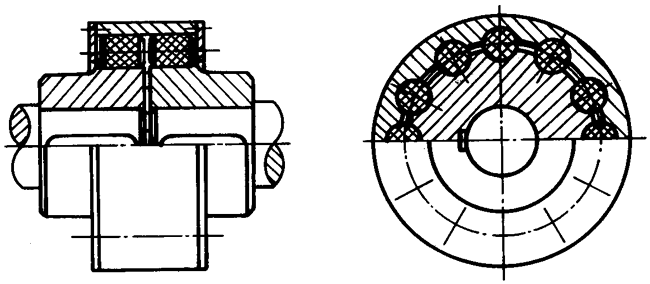

3.2.2.2.4 徑向彈性柱銷聯軸器

利用若干徑向分布的非金屬材料制成的柱銷，置于兩半聯軸器徑向凸緣孔中，以實現兩半聯軸器聯接的聯軸器，見圖35。

圖35

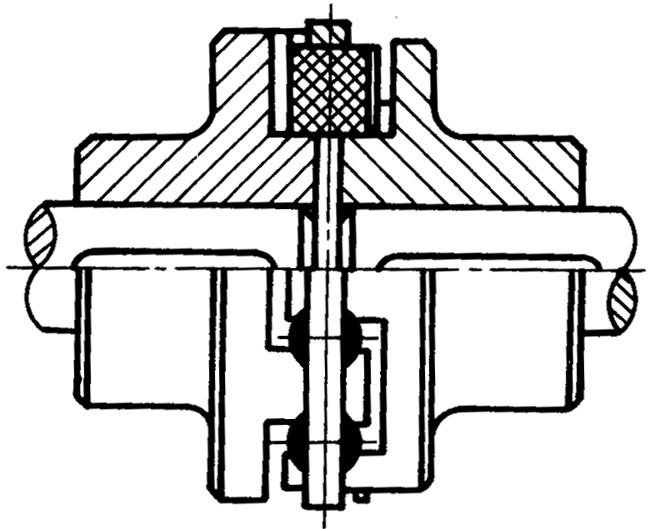

3.2.2.2.5 彈性柱銷齒式聯軸器

利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，以實現兩半聯軸器聯接的聯軸器，見圖36。

圖36

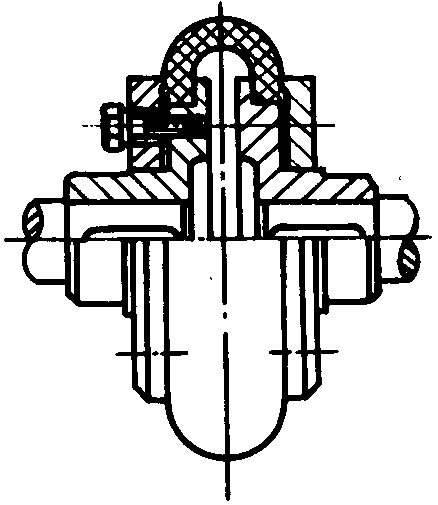

3.2.2.2.6 輪胎式聯軸器

利用輪胎狀彈性元件，以螺栓與兩半聯軸器聯接的聯軸器，見圖37。

圖37

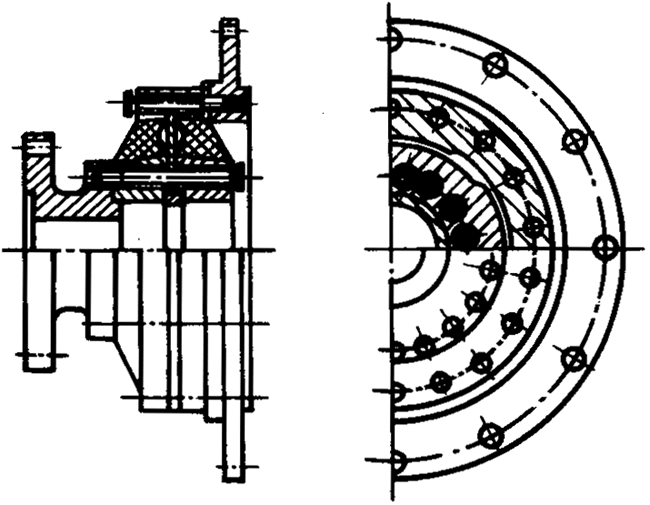

3.2.2.2.7 橡膠金屬環聯軸器

利用橡膠硫化粘結在金屬上的圓環形組合件，以螺栓與兩半聯軸器聯接的聯軸器，見圖38。

圖38
