平面二次包絡環面蝸桿傳動精度蝸桿、蝸輪誤差的定義及代號（GB/T16445-1996）
Tags: HB標準工業齒輪箱    發布時間: 2015-12-02
3蝸桿、蝸輪誤差的定義及代號
蝸桿、蝸輪誤差的定義及代號見表1。
表1
類別
名稱
代號
定義

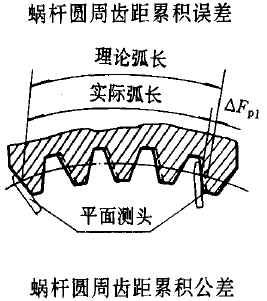

1
平面二次包絡環面蝸桿傳動精度蝸桿、蝸輪誤差的定義及代號
△FP1





FP1
用平面測頭繞蝸輪軸線作
圓弧測量時，在蝸桿有效螺紋長
度內（不包含修緣部分），同側齒
面實際距離與公稱距離之差的
最大絕對值

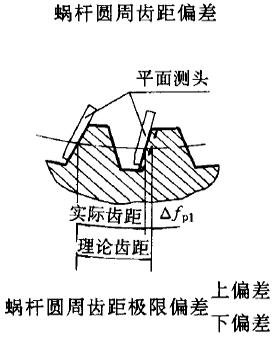

2
平面二次包絡環面蝸桿傳動精度蝸桿、蝸輪誤差的定義及代號
△fP1




+fP1
-fP1
用平面測頭繞蝸輪軸線作
圓弧測量時，蝸桿相鄰齒面間的
實際距離與公稱距離之差
3
蝸桿分度誤差
蝸桿分度公差
△fz1
fz1
在垂直于蝸桿軸線的平面
內，蝸桿每條螺紋的等分性誤
差，以喉平面上計算圓的弧長表示
4
平面二次包絡環面蝸桿傳動精度蝸桿、蝸輪誤差的定義及代號
△fh1


fh1
在蝸桿輪齒的工作齒寬范
圍內（兩端不完整齒部分除外）,
 蝸桿分度圓環面上包容實際螺
旋線的最近兩條公稱螺旋線間
的法向距離
5
平面二次包絡環面蝸桿傳動精度蝸桿、蝸輪誤差的定義及代號
△ESS1



ESS1
ESi1
TS1
螺桿喉部法向截面上實際
弦齒厚與公稱弦齒厚之差

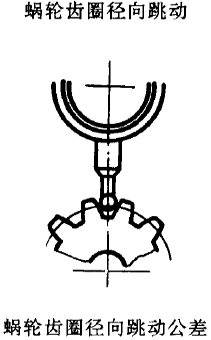

6
平面二次包絡環面蝸桿傳動精度蝸桿、蝸輪誤差的定義及代號
△Fr2




Fr2
蝸輪齒槽相對蝸輪旋轉軸
線距離的變動量，在蝸輪中間平
面測量

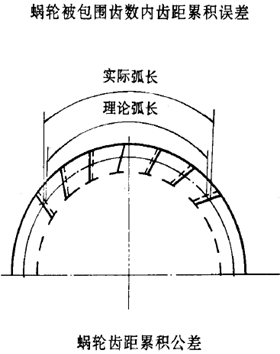

7
平面二次包絡環面蝸桿傳動精度蝸桿、蝸輪誤差的定義及代號
△FP2






FP2
在蝸輪計算圓上，被蝸桿包
圍齒數內，任意兩個同名齒側面
實際弧長與公稱弧長之差的最
大絕對值
8
平面二次包絡環面蝸桿傳動精度蝸桿、蝸輪誤差的定義及代號
△fP2




+fP2
-fP2
在蝸輪計算圓上，實際齒距
與公稱齒距之差。
用相對法測量時，公稱齒距
是指所有實際齒距的平均值

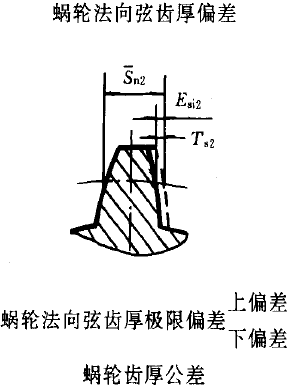

9
平面二次包絡環面蝸桿傳動精度蝸桿、蝸輪誤差的定義及代號
△ESS2




ESS2
ESi2
TS2
蝸輪喉部法向截面上實際
弦齒厚與公稱弦齒厚之差
