小模數圓柱蝸桿、蝸輪精度附錄A（GB10227-88）
Tags: SWL蝸輪絲桿升降機    發布時間: 2014-08-01
附錄A
蝸桿、蝸輪公差或極限偏差計算式及公比
（參考件）
本標準在編制蝸桿、蝸輪和蝸桿傳動等各項公差數值表時，所采用的計算式或關系式（基本級為7級），側隙數值以及級間公比如下。
A1蝸桿
a.fh=10.6+4.8m
b.fh1=1.4fh
c.fpx=7.14+4.5m
d.fpxk=1.4fpx
e.fr=13.8+0.24d1
f.ff1=11+6m
EMi=EMS-TS
i如需檢驗蝸桿齒厚偏差ΔES時，，Esi和TS可分別按下式導出：
=tgα·(EMS-0.7fr)
ESi=-TS
TS=TM·tgα
A2蝸輪
j.fao=0.75fa
k.fxo=0.75fx
l.fΣo=0.75fΣ
Eai″=Eas″-Ta
A3蝸桿傳動
a.Fit′=Fi′+1.25fi′
b.fit′=1.25fi′
c.各種側隙種類的最小側隙jnmin取IT值，如表A1。
表A1
側隙種類
h
g
f
e
d
jnmin
0
IT5
IT6
IT7
IT8

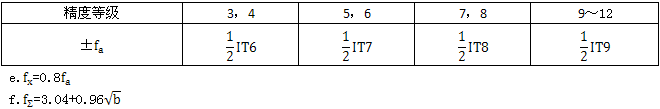

d.中心距極限偏差fa取IT值，如表A2
表A2
A4級間公比
為使各精度等級間的公差或極限偏差具有較好的走向，本標準采用復合公比，其數值列于表A3和表A4。
表A3蝸桿及蝸桿傳動各項的級間公比
精度等級
項目
公比
fh、fh1、fr、TM
fPX、fPXK、ff1
fΣ
3～6
1.6
1.6
3～9
1.25
6～7
1.4
1.4
9～12
1.4
7～12
1.25
表A4蝸輪各項的級間公比
精度等級
項目
公比
Fi′、fi′、Fi″、fi″、FP、FPK、Fr、fpt、ff2、Ta
3～5
1.6
5～10
1.4
10～12
1.25
附加說明：
本標準由機械電子工業部提出。
本標準由機械電子工業部電子標準化研究所歸口。
本標準由七二0七等單位負責起草。
本標準主要起草人成熙治、曹彬、許學寶、高延新、秦菊梅、武聲霄、洪芝云、季永順、李世鶴。
